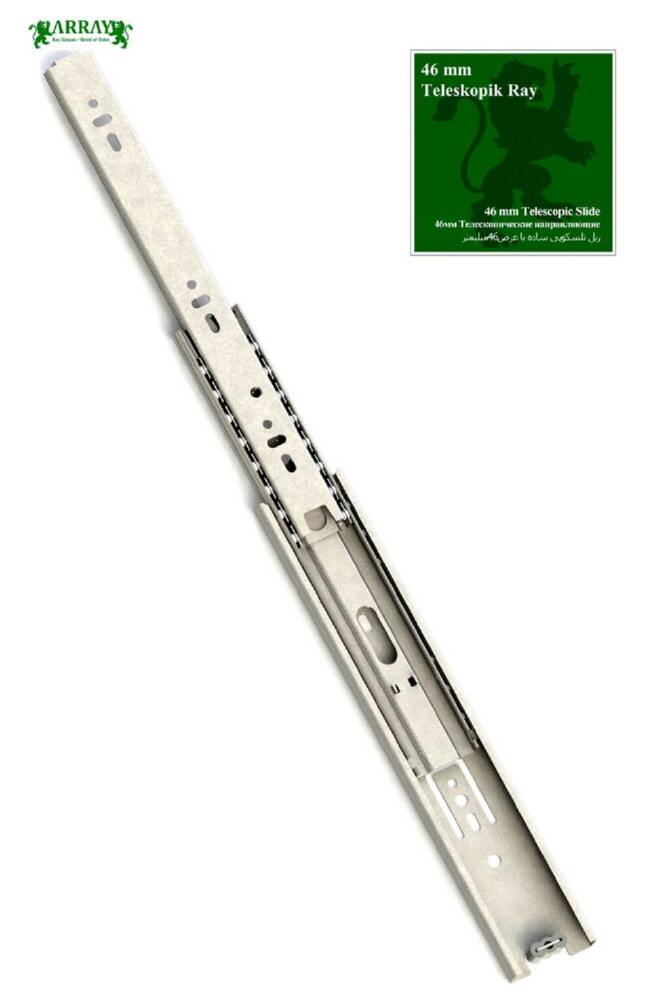

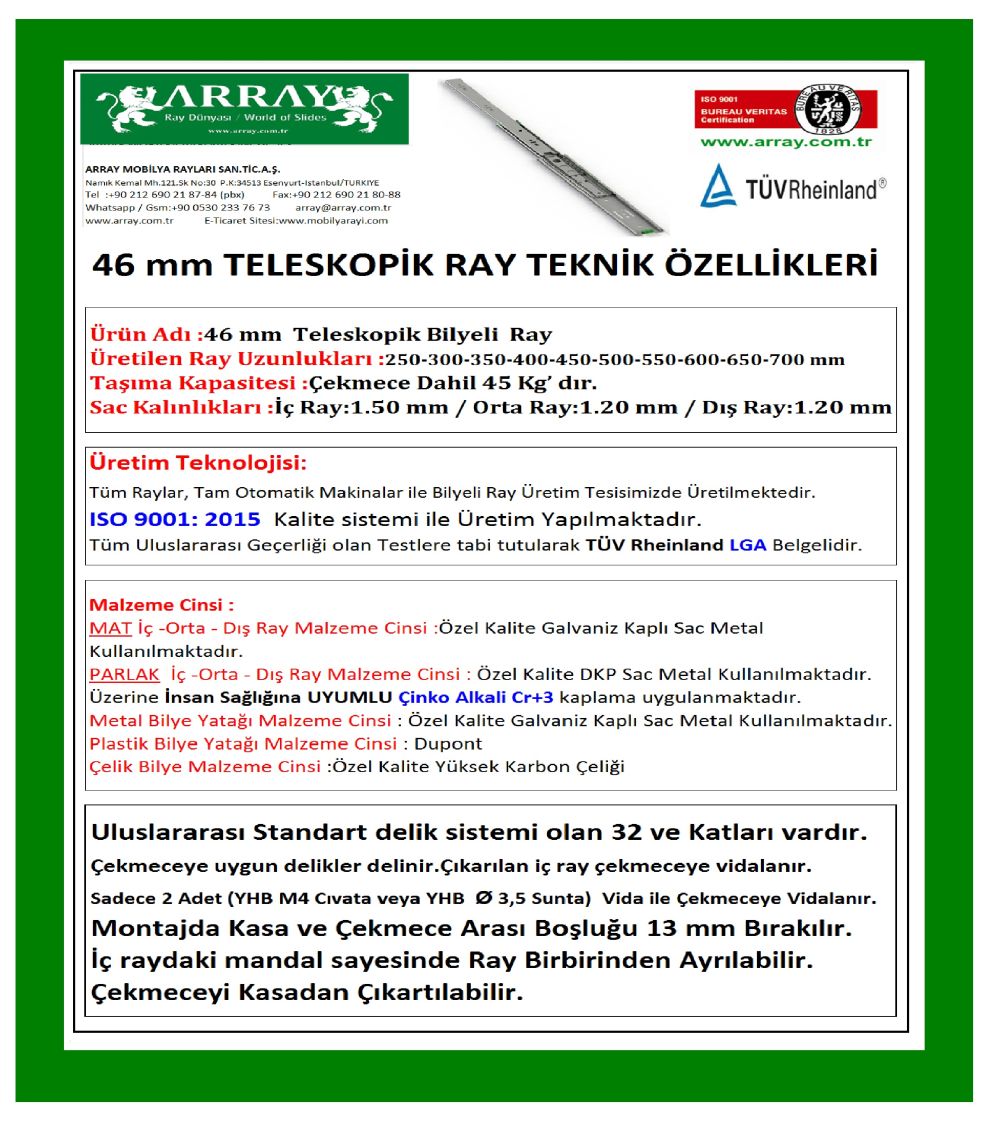

46 mm TELESKOPİK BİLYELİ RAY TEKNİK ÖZELLİKLERİ

Üretilen Ray Uzunlukları :250-300-350-400-450-500-550-600-650-700 mm
Taşıma Kapasitesi : Çekmece Dahil 45 Kg’ dır.
Sac Kalınlıkları : İç Ray: 1.50 mm / Orta Ray: 1.20 mm / Dış Ray: 1.20 mm

Üretim Teknolojisi:
Tüm raylar, tam otomatik makinalar ile Teleskopik  Ray üretim tesisimizde üretilmektedir.
Tüm kalite ve özellikleri aynı olup DKP sac ile kaplamalı olarak parlak  ve Galvanizili sac ile mat olmak üzere iki çeşit üretilmektedir.
Ray 3 parçadan oluşarak (İç, Orta ve Dış Ray) çekmecenin tamamen açılıp dışarı çıkmasını sağlar.
BİRBİRİNDEN AYRILABİLME özelliği ile montaj kolaylığına sahiptir.
Teleskopik ray serisininde GÜÇLÜ ve EKONOMİK raydır.
ISO Kalite sistemi ile üretim yapılmaktadır.
Tüm uluslararası geçerliği olan testlere tabi tutularak belgelendirilmiştir.
Ayrıca insan sağlığına uyumlu  belgemiz mevcuttur.

Malzeme Cinsi :
MAT İç -Orta - Dış Ray Malzeme Cinsi :Özel Kalite Galvaniz Kaplı Sac Metal kullanılmaktadır
PARLAK  İç -Orta - Dış Ray Malzeme Cinsi : Özel Kalite DKP Sac Metal kullanılmaktadır.
Üzerine insan sağlığına UYUMLU Çinko Alkali Cr+3 kaplama uygulanmaktadır.
Metal Bilye Yatağı Malzeme Cinsi : Özel Kalite Galvaniz Kaplı Sac Metal kullanılmaktadır
Plastik Bilye Yatağı Malzeme Cinsi : Dupont
Çelik Bilye Malzeme Cinsi : Özel Kalite Yüksek Karbon Çeliği

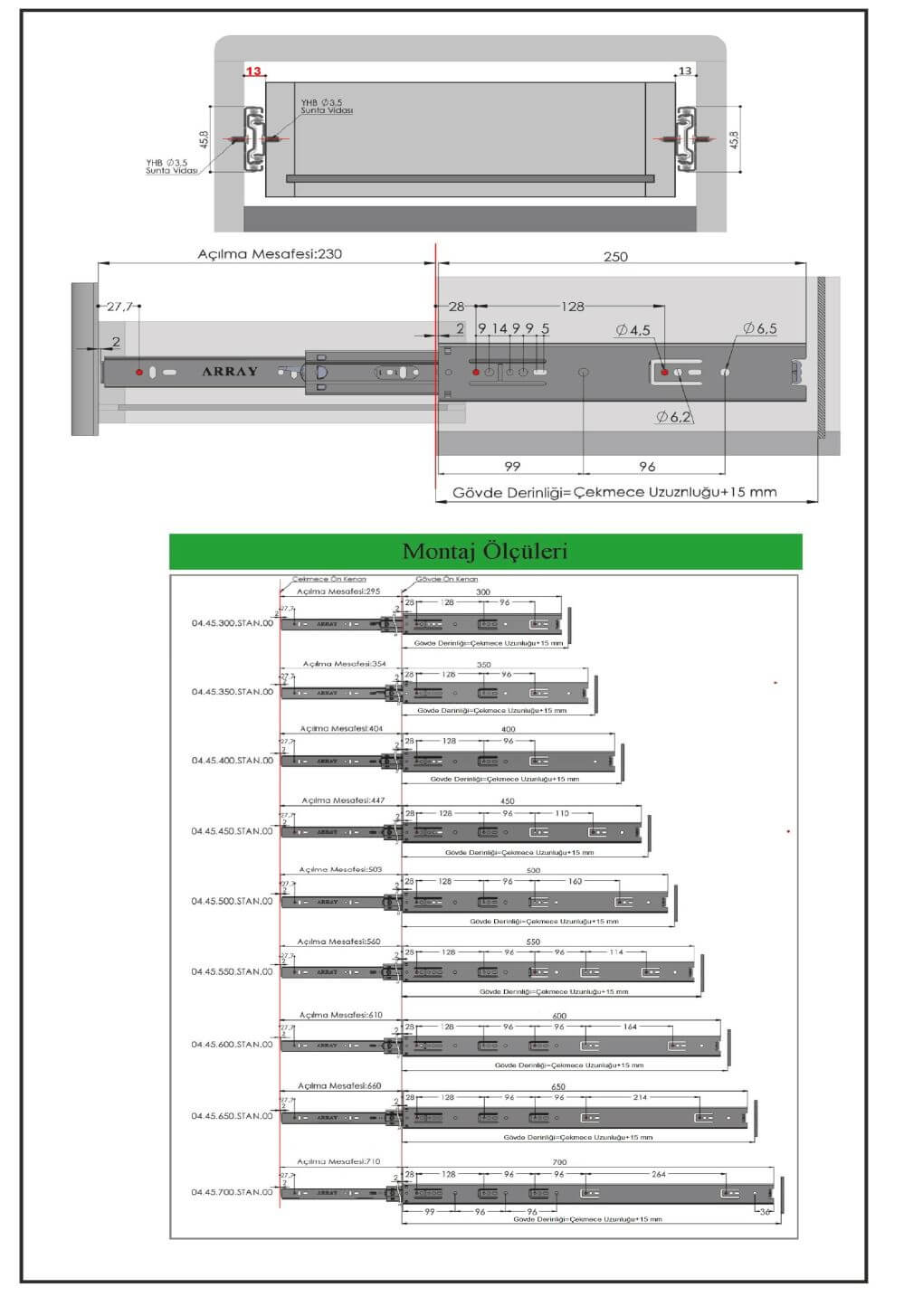

MONTAJ:
Uluslararası standart delik sistemi olan 32 ve katları vardır.
Çekmeceye uygun delikler delinir. Çıkarılan iç ray çekmeceye vidalanır.
Sadece 2 adet (YHB M4 Cıvata veya YHB  Ø 3,5 Sunta)  vida ile çekmeceye vidalanır.
Montajda kasa ve çekmece arası boşluğu 13 mm bırakılır.
İç raydaki mandal sayesinde ray birbirinden ayrılabilir. Çekmece kasadan çıkartılabilir.
