MAXPLUS  <br> Çift Açılım Gizli Ray

MAXPLUS

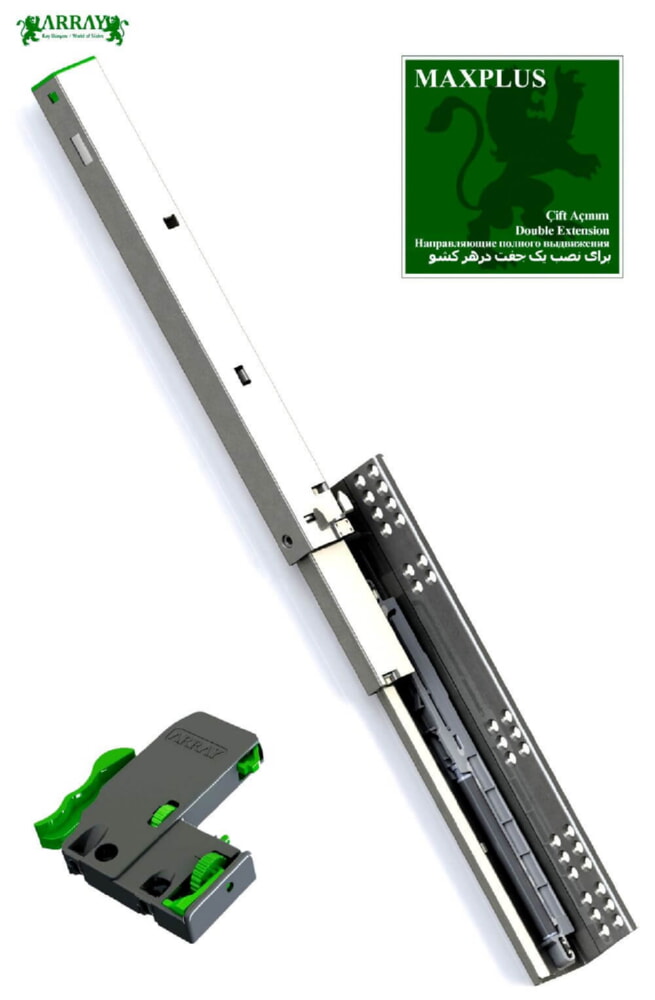

Çift Açılım Gizli Ray

Çift Açılım Alttan Bağlanan Gizli Ray

1 Koli

Koli içerisinde 6 adet bulunur.

Sosyal Medyada Paylaş

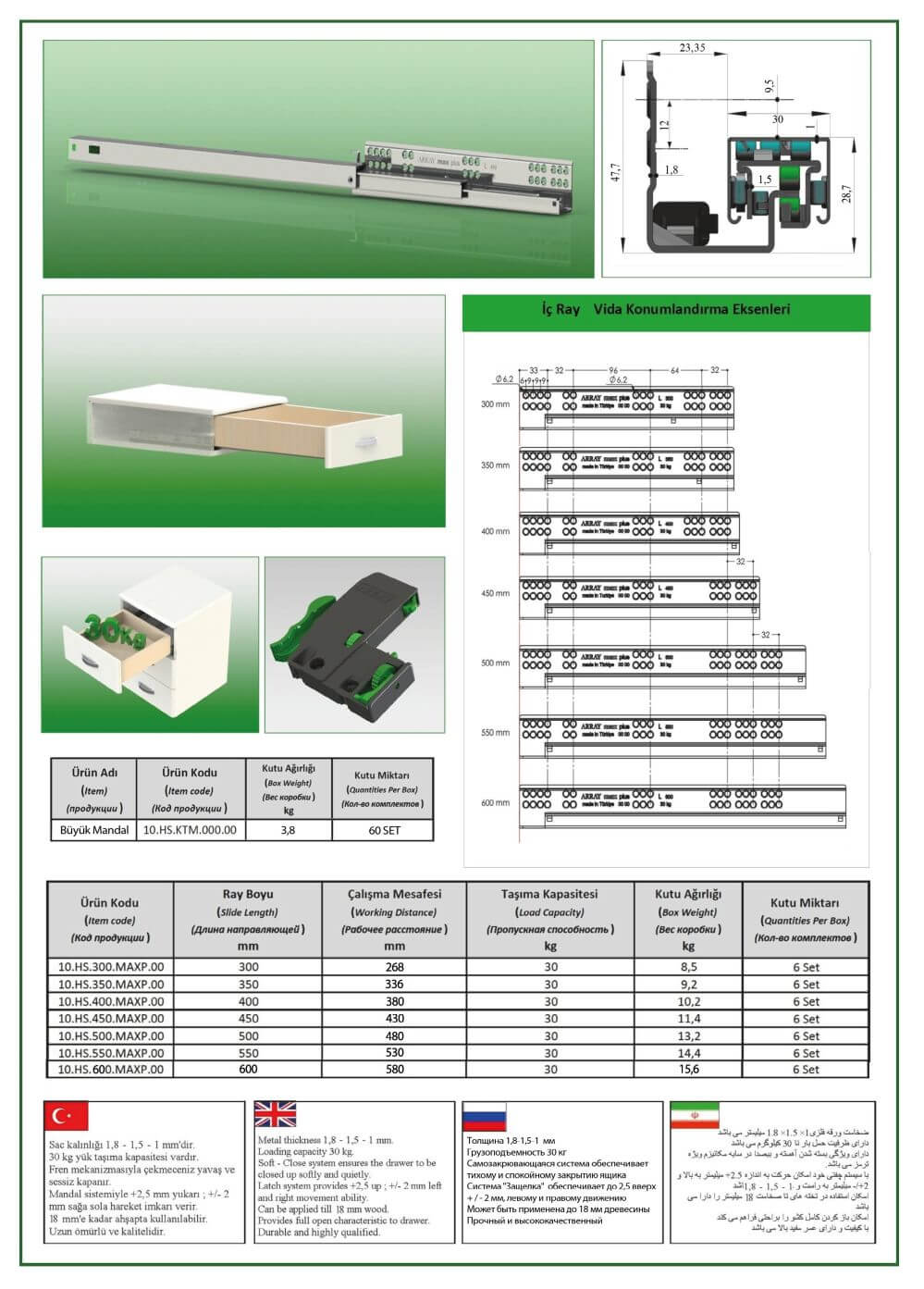

MAXPLUS ÇİFT AÇILIM GİZLİ RAY TEKNİK ÖZELLİKLERİ

Üretilen Ray Uzunlukları : 300-350-400-450-500-550-600 mm
Sac Kalınlıkları :İç Ray : 1.80 mm / Orta Ray:1.50 mm / Dış Ray:1.00 mm



Üretim Teknolojisi:
Tüm raylar, tam otomatik makinalar ile
Gizli Ray üretim tesisimizde üretilmektedir.

TÜRKİYE'nin İLK ve TEK patentli ürünüdür.
Çekmece fren mekanizması sayesinde SESSİZ, YUMUŞAK ve GÜVENLİ bir  şekilde kapanır.

Ray tek parçadan ve 3 Kademeli (İç-Orta ve Dış Ray olarak) olarak üretilimiştir.
Rayın 3 kademeli olması, çekmecenin tamamen açılıp dışarı çıkmasını sağlar.
Mandal mekanizması sayesinde çekmece yerinden çıkartılabilmektedir.
Çekmeceye alttan bağlandığı için, çekmecenin yan tarafından ray görünmemektedir.
Galvanizili sac ile üretilmektedir.
ISO Kalite sistemi ile üretim yapılmaktadır.

Tüm uluslararası geçerliği olan testlere tabi tutularak belgelendirilmiştir.
Ayrıca insan sağlığına uyumlu  belgemiz mevcuttur.



Malzeme Cinsi :
FREN Mekanizma Cinsi:
Avrupa markası olan TİTİUS firmasında üretilmektedir.
İç - Orta - Dış Ray Malzeme Cinsi : Özel Kalite Galvaniz Kaplı Sac Metal kullanılmaktadır.
Plastik Masura Yatağı Malzeme Cinsi : Dupont
Plastik Masura Cinsi : Dupont
Fren Mekanizması Malzeme Cinsi : Dupont

Kilitleme Mandalı Malzeme Cinsi  : Dupont

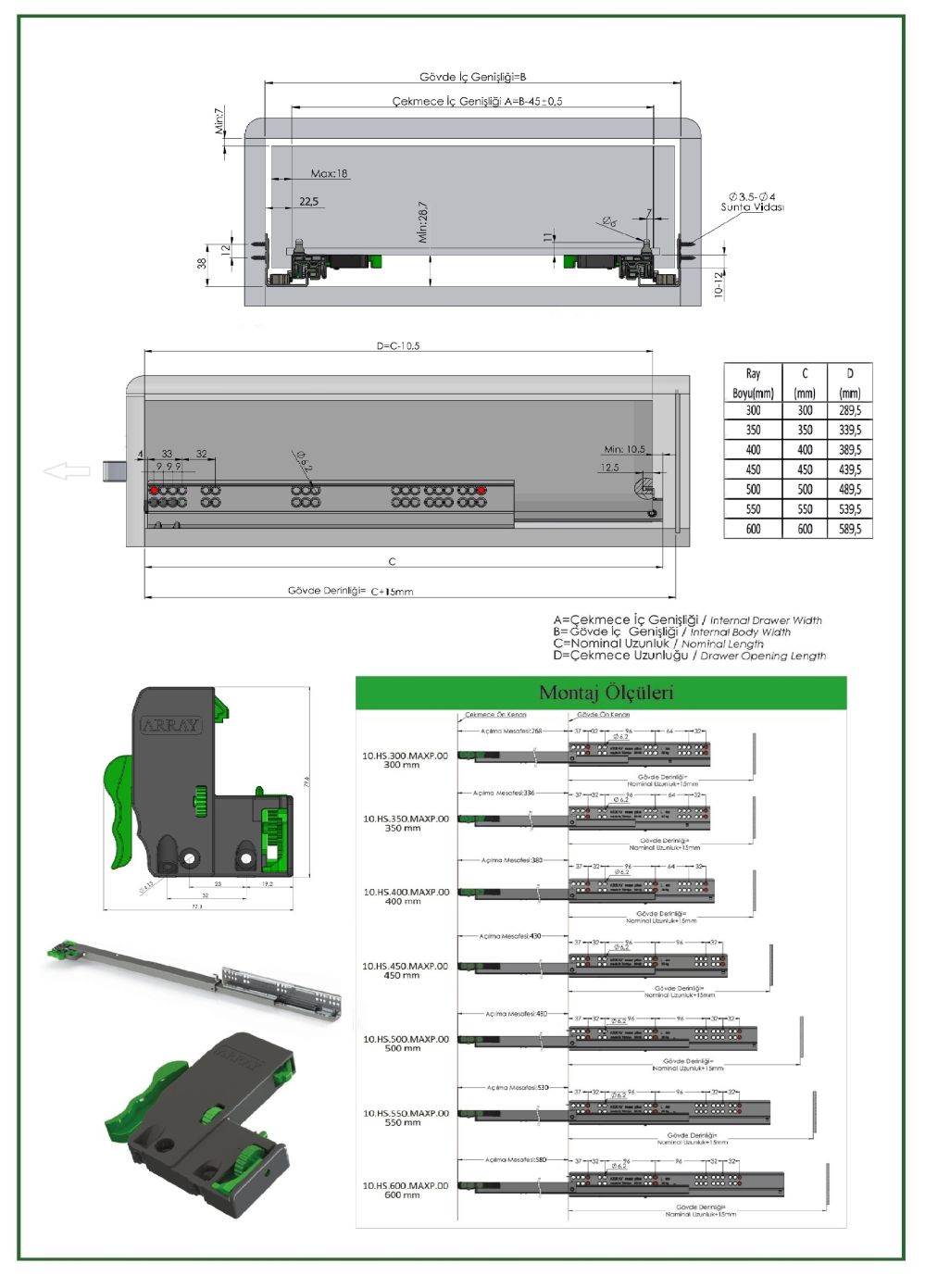

MONTAJ:
Uluslararası standart delik sistemi olan 32 ve katları vardır.
Çekmecenin altından bağlanan
ÇİFT AÇILIM ray sistemidir.
Çekmecenın arkasına 12,5 mm derinlikte 2 delik delinir Ø6.
Sadece 2 adet (YHB M4 Cıvata veya YHB  Ø3,5 - Ø4 Sunta)  vida ile çekmeceye vidalanır.
Montajda kasa ve çekmece arası boşluğu 4,5 mm  bırakılır. 16-18 mm'e kadar ahşapta kullanılabilir.

Büyük boy mandal sistemiyle +2,5 mm yukarı ve +/-2 mm sağa sola hareket imkani verir
.
